砷化镓芯片含砷废水深度处理技术解析

砷化镓（GaAs）是射频芯片、光电器件、毫米波器件和高速集成电路制造中的关键材料。在晶圆切割、研磨、抛光、清洗以及刻蚀、显影、剥离等工序中，生产企业会排出含砷废水。这类废水不仅具有半导体行业废水普遍存在的悬浮物、酸碱和有机物问题，更因砷的剧毒、累积性和难彻底去除特性，成为电子半导体废水治理中的高风险难点。

如果含砷废水处理不彻底，不仅会触发重金属排放超标，还可能对后续生化系统、回用管网和水环境安全造成长期隐患。因此，砷化镓芯片制造企业必须建立 “预处理稳定化 — 深度除砷 — 回用或达标排放” 的完整技术体系。

一、砷化镓芯片含砷废水的来源与特征

砷化镓生产废水主要来自晶圆加工过程中的湿式清洗、机械研磨抛光、酸性刻蚀、碱性剥离以及设备清洗排水。不同工序排水差异较大，通常具有以下特征：

砷污染风险高：废水中的砷可能以溶解态离子、胶体颗粒和络合形式存在，部分还可能含有剧毒的砷化氢或砷化合物风险。

酸碱波动大：酸性刻蚀排水与碱性清洗排水交替进入废水站，pH 波动明显，需要先进行中和调节。

悬浮物含量高：研磨、抛光工序会产生大量硅粉、砷化镓微粒和磨料悬浮物，容易形成浑浊废水。

含氟、络合剂和有机物：部分清洗液、显影液和刻蚀液会带入氟离子、络合剂、表面活性剂和有机添加剂，增加处理复杂度。

水量相对较小但冲击性强：与大型化工废水相比，半导体含砷废水水量通常不大，但浓度波动和间歇排放特征明显。

二、含砷废水处理的核心难点

砷之所以成为半导体废水治理的重点，不在于 “浓度极高”，而在于 “形态复杂、毒性高、稳定性强”。

1. 砷形态复杂，单一沉淀难以彻底去除

废水中的砷可能以三价砷、五价砷以及有机砷、胶体砷等形式存在。三价砷毒性更高，五价砷更适合通过铁盐吸附和沉淀去除。如果只做简单石灰沉淀，往往无法稳定达到严格的重金属排放标准。

2. 络合剂会抑制沉淀效果

某些清洗和刻蚀废液中含有氨、有机酸、络合剂等成分，会与砷或金属离子形成稳定络合物，阻碍沉淀反应，导致出水砷浓度反弹。

3. 悬浮物与胶体砷影响深度处理效果

研磨抛光废水中的微粒和胶体若未去除干净，会堵塞过滤介质，增加后续膜处理负荷，并造成出水水质波动。

4. 回用要求进一步提升处理门槛

芯片制造企业对纯水回收率要求较高，废水深度处理后不仅要除砷，还要兼顾电导率、硬度、硅含量和微生物控制，处理系统必须更加稳定。

三、砷化镓含砷废水主流处理技术

3.1 酸碱中和与硫化沉淀

酸碱中和是含砷废水处理的基础单元。通过投加氢氧化钠、氢氧化钙或硫酸，将废水调节到适宜处理的 pH 范围，为后续沉淀、吸附和过滤创造条件。

对于部分含砷浓度较高的废水，可采用硫化沉淀工艺。硫化物与砷反应生成难溶硫化砷沉淀，再通过混凝絮凝和固液分离去除。

优点：

· 对高浓度砷有较好的稳定化效果；

· 反应速度较快；

· 适合作为前端预处理单元。

缺点：

· 硫化物过量控制要求高；

· 可能产生硫化氢风险；

· 单独使用往往难以满足深度除砷要求。

3.2 铁盐混凝沉淀与吸附

铁盐是含砷废水处理中最常用的药剂之一。三价铁离子在适宜 pH 条件下会形成氢氧化铁胶体，通过吸附、共沉淀和网捕作用去除水中的砷，尤其对五价砷效果显著。

工程中通常将混凝、絮凝、沉淀或过滤组合使用，形成 “铁盐反应 — 固液分离” 的主流程。

优点：

· 技术成熟，运行稳定；

· 对砷、重金属和悬浮物都有较好去除效果；

· 运行成本相对可控。

缺点：

· 污泥产量较大；

· 对三价砷处理前常需预氧化；

· 出水精度受 pH、铁砷比和过滤效果影响明显。

3.3 氧化预处理

为提高除砷效率，可将三价砷氧化为五价砷。常用氧化剂包括次氯酸钠、双氧水、臭氧和空气氧化等。氧化不仅能改善铁盐吸附效果，也有助于降低部分有机砷和络合砷的稳定性。

氧化单元通常位于沉淀或吸附之前，是提升深度除砷效果的重要环节。

3.4 多级过滤与精密过滤

经过沉淀处理的废水，仍可能携带细微悬浮颗粒和胶体状砷。后续采用砂滤、活性炭过滤、精密过滤等单元，可以进一步截留残余颗粒物，降低出水浊度，保护后续膜系统。

对于芯片制造废水，过滤单元不仅是 “polishing” 环节，也是保障回用安全的重要屏障。

3.5 膜分离技术

当企业有较高回用要求时，可在深度预处理后增加反渗透或纳滤膜系统。膜分离能进一步截留残余盐分、重金属、微量有机物和微粒，使产水达到生产回用要求。

但膜系统对进水要求较高，必须严格控制悬浮物、胶体、硬度和硅含量，否则容易造成膜污染和性能衰减。

四、推荐组合工艺路线

针对砷化镓芯片含砷废水，单一工艺通常难以兼顾稳定化、深度除砷和回用要求，工程上更适合采用组合工艺。

路线一：稳定化达标型

调节池 → 酸碱中和 → 硫化沉淀 → 铁盐混凝 → 沉淀 / 过滤 → 出水

适用于含砷浓度较高、以达标排放为主要目标的企业。该路线重点在于将砷转化为稳定沉淀物，并通过固液分离降低环境风险。

路线二：深度除砷型

调节池 → 预氧化 → 铁盐反应 → 混凝沉淀 → 多级过滤 → 离子交换 / 吸附 → 出水

适用于对出水砷要求严格的企业。通过氧化、铁盐吸附、沉淀和精密过滤的协同作用，进一步降低残余砷浓度。

路线三：回用型

调节池 → 酸碱中和 → 硫化 / 铁盐沉淀 → 混凝过滤 → 活性炭过滤 → 超滤 → 反渗透 → 回用水箱

适用于芯片制造企业的废水资源化需求。该路线以 “预处理除砷 — 过滤保护 — 膜分离回用” 为主线，产水可回用于部分生产工序。

五、工艺选型关键因素

1. 砷浓度与形态

高浓度含砷废水应优先考虑硫化沉淀或铁盐稳定化；低浓度但要求严格达标的废水，则应强化过滤、吸附和膜处理。

2. pH 控制

pH 直接影响砷的沉淀、吸附和膜系统稳定性。酸碱中和单元必须配备在线 pH 仪和自动加药系统，避免大幅波动冲击后续单元。

3. 固液分离效果

沉淀出水必须控制浊度和悬浮物，否则会堵塞过滤器和膜组件。斜管沉淀、过滤和膜系统之间应设置可靠的屏障。

4. 污泥稳定性

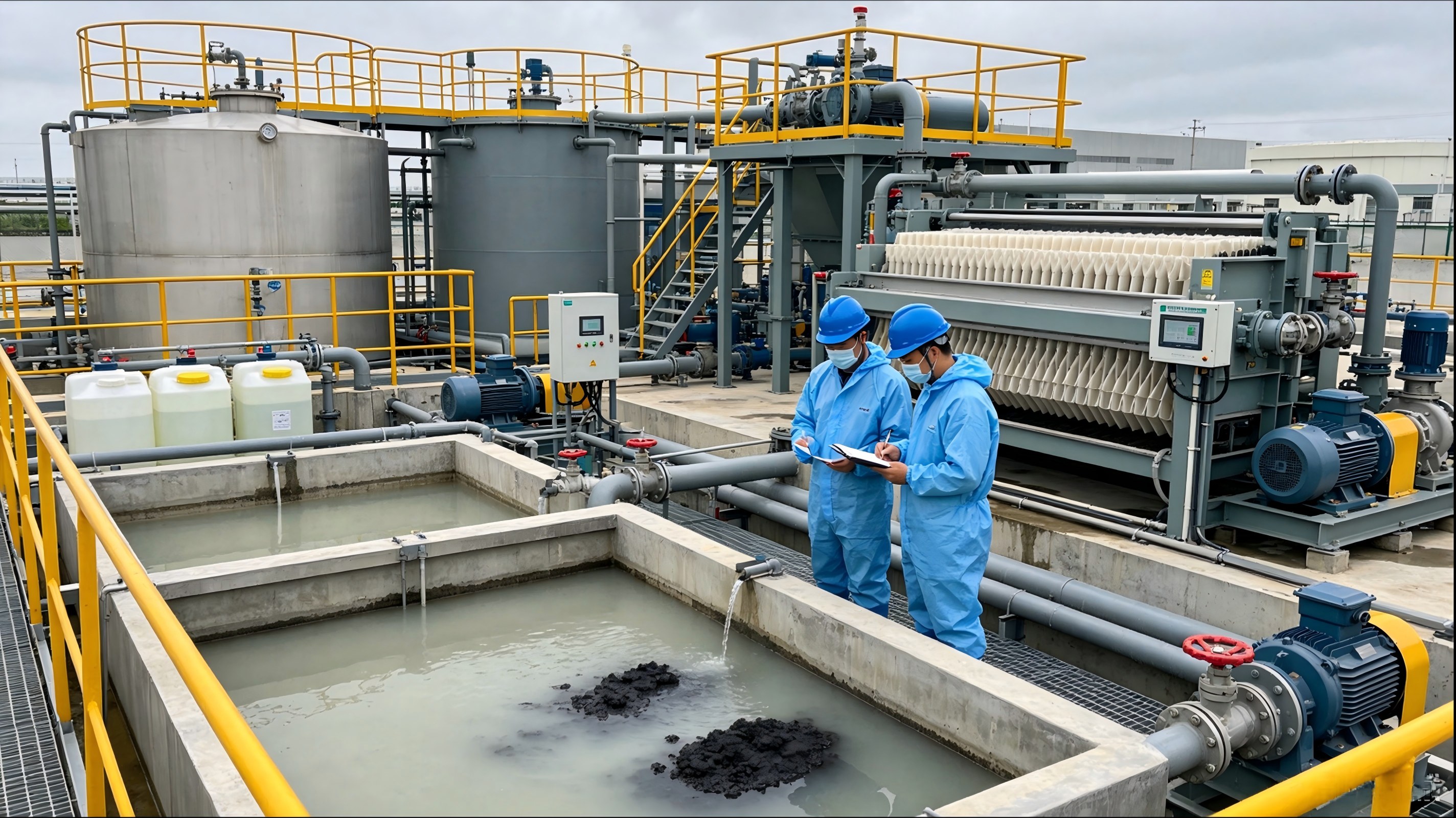

含砷污泥属于危险废物，必须稳定化处理并按规范管理。工艺设计中应同步考虑污泥浓缩、压滤、暂存和委托处置环节。

5. 回用需求

若目标是生产回用，不能只关注砷指标，还需同步控制电导率、硬度、硅、TOC 和微生物，否则回用水可能影响芯片加工质量。

六、运行管理重点

· 建立分质收集系统，将含砷废水与普通生产废水分开处理；

· 严格监控 pH、ORP、砷浓度、浊度和膜系统压差；

· 定期校验在线仪表，确保数据真实可靠；

· 对含砷污泥进行稳定化和规范化管理；

· 根据生产排水变化及时调整药剂投加量，避免出水反弹。

七、结语

砷化镓芯片含砷废水治理的关键，不在于单一设备的选择，而在于 “形态转化 — 稳定沉淀 — 深度过滤 — 回用保护” 的系统协同。

对于芯片制造企业而言，最合理的技术路线是：以预处理实现砷的稳定化，以铁盐吸附和过滤实现深度除砷，以膜分离实现水资源回用，同时配套严格的污泥管理和在线监测。只有这样，才能在满足环保要求的同时，保障生产系统稳定运行。
